HydroTracer HT3

Das Restfeuchtemessgerät für Kunststoffe

EINFACH. PRÄZISE. SCHNELL.

Die neueste Version unseres Restfeuchte-Messgeräts zur Messung des Wassergehalts in Kunststoffen.

Hochgenaues Messen der Restfeuchte in Polymeren.

Nutzen Sie die Vorteile des HydroTracer HT3 für Ihre Feuchtemessungen:

Präzise: herausragende Präzision und Wiederholgenauigkeit
Einfach: Schritt-für-Schritt Anleitung mit Software Assistent
Schnell: bereits nach 8 Minuten Indikation der Restfeuchte
Zuverlässigkeit: automatische Endpunktbestimmung
- Flexibel: ideal für Produktion, Labor oder für unterwegs

Funktionsweise

Grundsätzlich basiert das Messverfahren auf der Reaktion von gasförmigem Wasser und einem Reagenz, das Calciumhydrid ist.

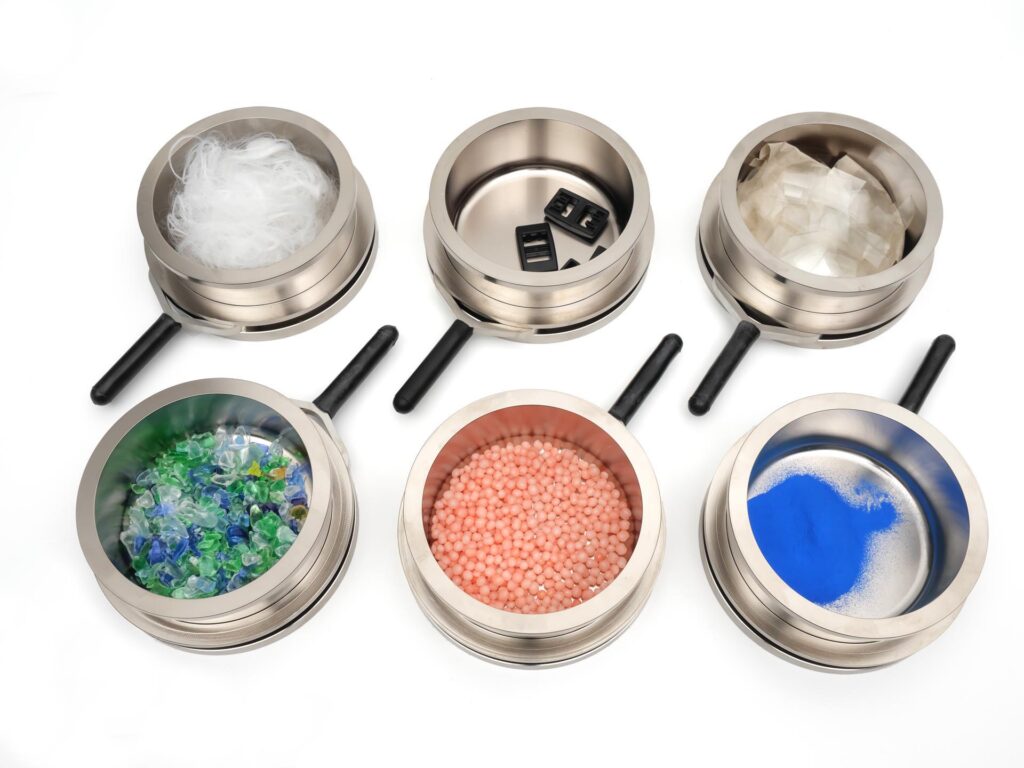

Das Probenmaterial wird gewogen und in eine Probenschale gefüllt. Die Probenschale bildet einen Teil eines im HydroTracer integrierten Reaktors. Eine Heizung erwärmt die Probe auf die gewählte Temperatur. Das aus dem Probenmaterial austretende Wasser reagiert in einem gekühlten Bereich mit dem pulverförmigen Reagenz, welches Wasser in Wasserstoff umwandelt. Die Konzentration des Wasserstoffgases wird gemessen. Sie ist ein Maß für die Wassermenge im Reaktor.

Mit dem Probengewicht und mit den Feuchtigkeitswerten der Luft lässt sich die Materialfeuchte hochgenau bestimmen. Andere ausdampfende Stoffe werden nicht erfasst.

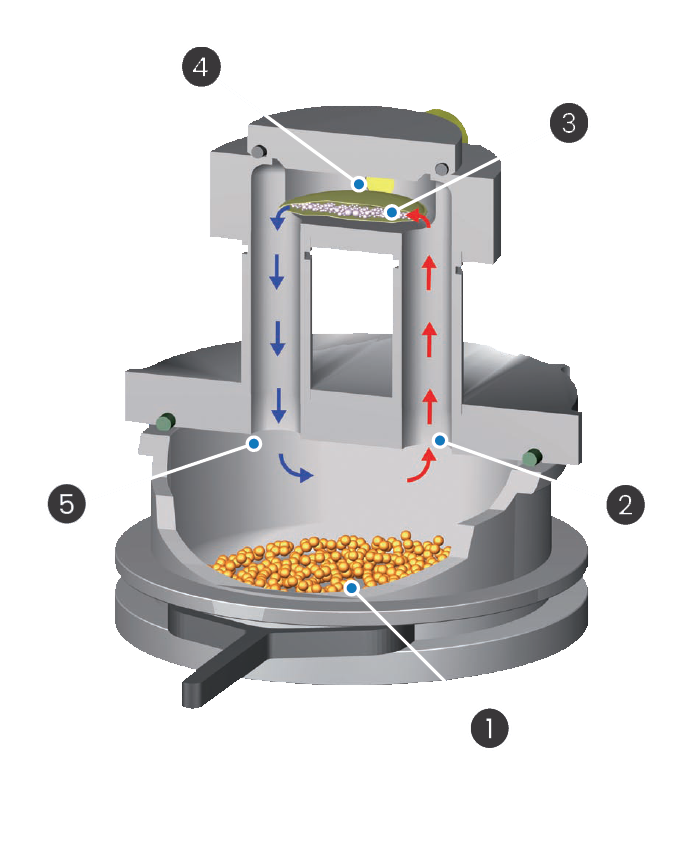

1 Eine Materialprobe wird in der Probeschale platziert und erhitzt. Wasser dampft aus der Probe

2 Das feuchte Gas strömt in den oberen, gekühlten Bereich der Messkammer

3 Das in einer Kapsel enthaltene Messpulver tauscht das Wasser gegen Wasserstoff aus

4 Der Gassensor misst die Wasserstoffkonzentration die der eingebrachten Wassermenge entspricht.

5 Das gekühlte, trockene Gas sinkt in den unteren Teil der Messkammer und kann wieder Wasser aufnehmen.

Der HydroTracer HT3 eignet sich zur Messung der Restfeuchte in nahezu allen Kunststoffen.

Thermoplaste	Duroplaste	Elastomere
ABS (Acrylnitril-Butadien-Styrol) PAA (Polyarylamid 30% GF) PA6 (Polyamid 6) PA6 GF 30 (Polyamid 6 GF30) PA6.6 (Polyamid 6.6) PA 11, 12 (Polyamid 11, 12) PC (Polycarbonat) PET (Polyester) PE (Polyethylen) PEC (Polyestercarbonat) TPE (Polyester-Elastomer) HDPE (Polyethylen) PMMA (Polymethylmethacrylat) POM (Polyoxmethylen) PP (Polypropylen)	Epoxidharz Acrylat Silikonharze Vinylharz	SBR (Styrene-Butadiene Rubber) CR (Chloroprene Rubber) PUR (Polyurethane Rubber)

Die Bedienung

Der HydroTracer wird über ein PC-Programm gesteuert. Das Programm gibt dem Benutzer genaue Anweisungen, so dass Bedienungsfehler weitgehend ausgeschlossen werden. Die Messung ist einfach und in wenigen Schritten durchführbar, pro Messung werden ca. 2 Minuten Arbeitszeit benötigt. Die Befüllung erfolgt mit bildunterstützten Anweisungen des Programms. Dieses Verfahren verkürzt die Anlernzeit erheblich. Im Prinzip sind auch unerfahrene Bediener in der Lage, eine fehlerfreie Messung durchzuführen.

Technische Daten

Testzeit	10 – 45 Minuten
Prüftemperatur	50 – 210 ° C (einstellbar in 1 ° C Schritten)
Probengewicht	0,01 – 50 g
Reagenz	CaH2-Pads / CaH2-Granulatform
Messbereich	0,2 – 25 mg (absolut) 0,0005 – 5% (relativ)
Genauigkeit	Messfehler <2%
Auflösung	1 ppm (0,0001%) 0,1 – 0,8 mg (abhängig vom Messbereich)
Umgebungsbedingung	-10 … 40 ° C / 90% rF (nicht kondensierend)
Stromversorgung	100 – 240 VAC (50/60 Hz) /1000 W
Gewicht	6.4 kg
Abmessungen	290 x 180 x 260 mm (H x B x T)
Schnittstelle	USB
System Anforderungen	PC mit min. WIN 7 SP 1 oder höher

Zubehör

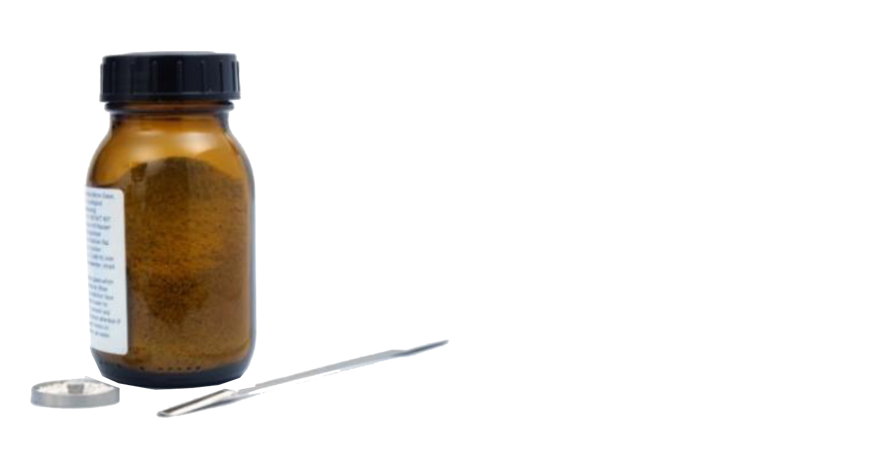

Reagenz Pulfer

Verbrauchsmaterial
75g CaH2, pulverförmig in Weithalsflasche, ausreichend für ca. 750 Messungen

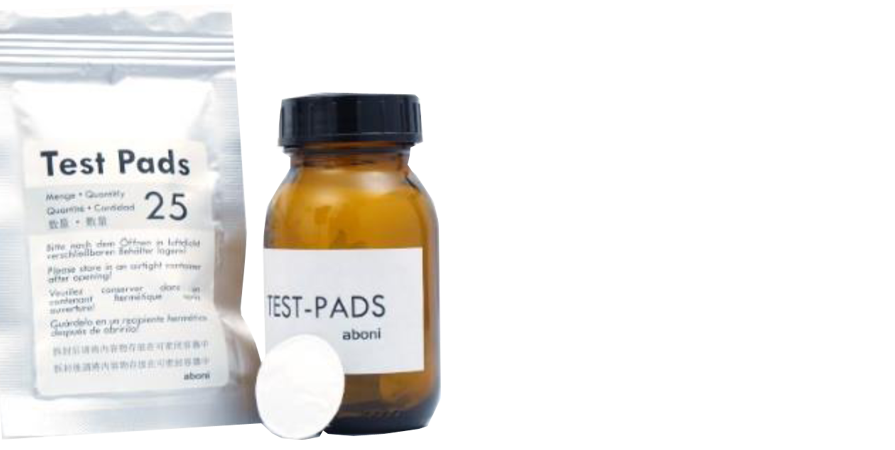

Test-Pads

Verbrauchsmaterial, anstelle des pulverförmigen Reagenzes
1 Verpackungseinheit (VE) enthält 25 Test-Pads

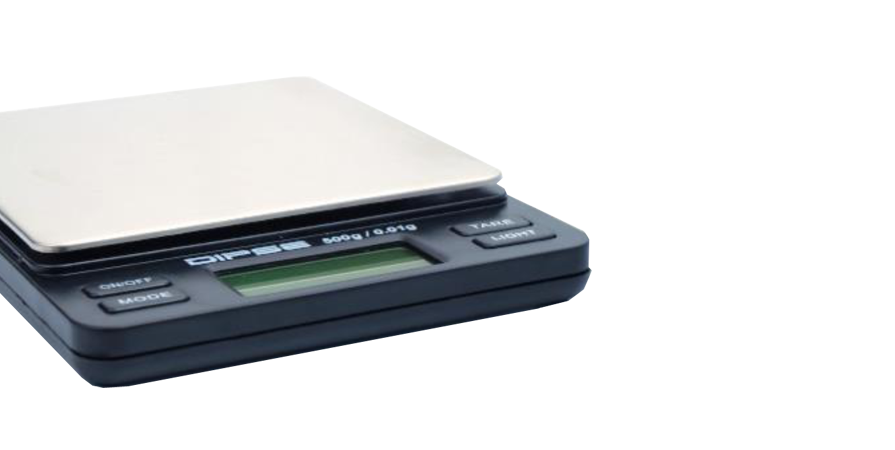

Elektronische Taschenwaage

mit beleuchteter Digitalanzeige
große Wiegefläche (10×10 cm)
Typ TP 500, Maße 13 cm x 10 cm x 2 cm
Wiegebereich 500 g, Auflösung 0,01 g

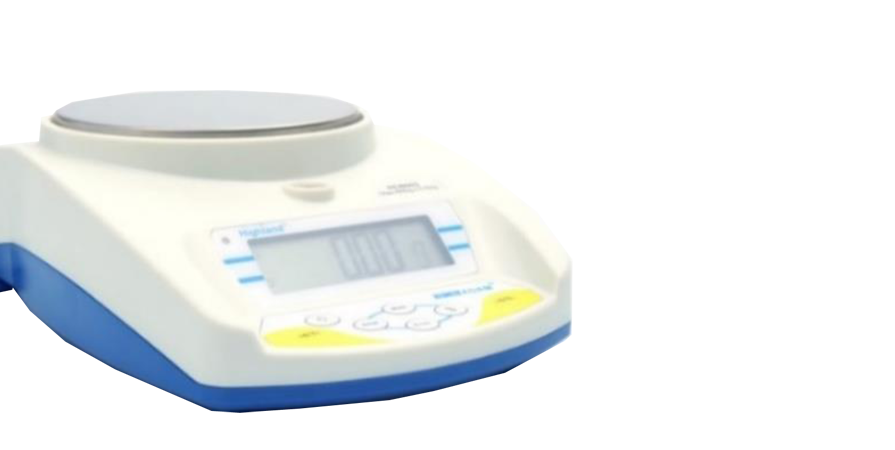

Elektronische Waage

mit serieller USB-Schnittstelle (optionales Zubehör)
automatische Übergabe des Gewichts an das Steuerprogramm möglich,
Maße ca. 17 cm x 24,5 cm x 8 cm
Gewicht 1,7 kg
Wiegebereich 600 g, Auflösung 0,01 g
integrierter Akku

Downloads

Software V1.1.7

SR Trommelsortierer

Standard: 24 PVC-Rollen ø 50 mm lang 800 mm

Serienausstattung:
– MB Steuertafel zur Regelung der Drehzahl
– Sicherheitsabdeckung für die Drehung des rotierenden Rollenabdeckung, die mit der Struktur verschraubt ist

Antrieb

Separator mit eigener MB Steuertafel Modell WAVE CONTROL zur Regelung der Drehzahl der Abdeckung

Der Rahmen, der die Abdeckung trägt, wird von zwei Gewindestangen getragen, mit denen man die Neigung der Abdeckung von beiden Seiten einstellen kann, während die Höhenverstellung durch zwei Gaspumpen auf dem unteren Gestell erleichtert wird

Die Bedienersicherheit wird durch die neue Abdeckung gewährleistet, die an der Struktur angeschraubt ist

Abscheider mit Ein- und Austragsrutsche aus Edelstahlblech AISI 304

Motoranschluss-Spannung: 400 V / 50 Hz dreiphasig

Downloads

FSRV Plus freistehend

Höhe der Be- und Entladung und Neigung der Separatorrutsche aus Edelstahlblech AISI 304, einstellbar mit Hilfe von Gaskolben

Beidseitig fixierte Spiralwalze für höchste Präzision und perfekte Parallelität zur Rutsche

Abstand zwischen Rutsche und Spiralwalze über ein spezielles zentrales Handrad einstellbar, komplett mit Positionsanzeige

Einstellbereich des Verstellabstandes zwischen Walze und Rutsche: von 1 bis 60 mm

Die Separierwalze ist mit einem PU-Spiralprofil 10×10 mm mit 80 mm Separierspalte ausgestattet

Antrieb

Leistung: 0,09 kW

Drehgeschwindigkeit: 70 U/min

Spannung: 400 V / 50 Hz

Downloads

CP 21 Winkelförderband

Eloxierte ALU-Profilstruktur (Dicke 15 µm) Legierung 6060 mit integrierten und nicht abnehmbaren Seitenführungen h 65 mm
Robustes Förderband mit festem Neigungswinkel 40° in Standardausführung; auch mit festem Neigungswinkel 30°, 50°, 60° erhältlich
Schnitt- und ölfestes Standardfördergurt mit glatter Oberfläche aus grünem Polyurethan Pantone 320, mit Mitnehmerstollen h=30 mm, Stollenabstand 400 mm, vulkanisierte Fördergurtverbindung
Details zum Fördergurt:
Härte PU-Abdeckung: 92 Shore
Kontakttemperatur: -10 +110 °C
Betriebstemperatur: -10 +90 °C

Antrieb

Leistung: 0,12kW

Geschwindigkeit: 5.8 m/min unveränderlich

Spannung: 400 V / 50 Hz

Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt

Schneckengetriebe Übersetzung mit Dauerschmierung

Model	A	B	H 40°	I 40°
CP 21 0	140 mm	1500 mm	850 mm	2000 mm
CP 21 1	240 mm	1500 mm	850 mm	2000 mm
CP 21 2	340 mm	1800 mm	1050 mm	2200 mm
CP 21 3	440 mm	2000 mm	1150 mm	2350mm
CP 21 4	540 mm	2000 mm	1150 mm	2350mm
CP 21 5	640 mm	2000 mm	1150 mm	2350mm

Downloads

CPT SMART Z-FÖRDERBAND

Eloxierte ALU-Profilstruktur (Dicke 15 µm) Legierung 6060 mit integrierten und nicht abnehmbaren Seitenführungen h 35 mm

Neue Verbindungselemente mit Zahnrad aus Aluminium: verbesserte mechanische Eigenschaften und einfachere Neigungseinstellung

Schnitt- und ölfester Standardfördergurt mit glatter Oberfläche aus grünem Polyurethan (Pantone 320), mit thermoversiegelten Mitnehmerstollen h=30 mm, Stollenabstand 400 mm, vulkanisierte Fördergurtverbindung.

Details zum Fördergurt:
– Härte PU-Abdeckung: 92A Shore
– Kontakttemperatur: -10 +110 °C
– Betriebstemperatur: -10 +90 °C

Anm.: Max. Größe B+C+D = 3000 mm

Antrieb

Leistung: 0,09 kW

Geschwindigkeit: 4,5 m/min unveränderlich

Spannung: 400 V / 50 Hz

Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt

Schneckengetriebe Übersetzung mit Dauerschmierung

Model	A	B	H min 25°	H max 50°	I 40°
Smart CPT0	155 mm	1500 mm	550 mm	1100 mm	2350 mm
Smart CPT1	255 mm	1500 mm	550 mm	1100 mm	2350 mm
Smart CPT2	355 mm	1800 mm	700 mm	13000 mm	2600 mm

Downloads

CP SMART Winkelförderband

Eloxierte ALU-Profilstruktur (Dicke 15 µm) Legierung 6060 mit integrierten und nicht abnehmbaren Seitenführungen h 35 mm

Neue Verbindungselemente mit Zahnrad aus Aluminium: verbesserte mechanische Eigenschaften und einfachere Neigungseinstellung

Details zum Fördergurt:
– Härte PU-Abdeckung: 92A Shore
– Kontakttemperatur: -10 +110 °C
– Betriebstemperatur: -10 +90 °C

Anm.: Max. Größe B+C = 3000 mm

Antrieb

Leistung: 0,09 kW

Geschwindigkeit: 4,5 m/min unveränderlich

Spannung: 400 V / 50 Hz

Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt

Schneckengetriebe Übersetzung mit Dauerschmierung

Model	A	B	H min 25°	H max 50°	I 40°
Smart CP0	155 mm	1500 mm	500 mm	1050 mm	1850 mm
Smart CP1	255 mm	1500 mm	500 mm	1050 mm	1850 mm
Smart CP2	355 mm	1800 mm	650 mm	1250 mm	2100 mm

Downloads

N-TR FÖRDERBAND MIT EINSTELLBARER NEIGUNG

loxierte ALU-Profilstruktur (Dicke 15 Mikron) Legierung 6060 mit integrierten und nicht abnehmbaren Seitenführungen h 50 mm

Standardkonfiguration mit zentralem Untergestell, komplett mit Gaskolben und abschließbarem Schalter/Motorschutz + Kabel und Stecker

Details zum Fördergurt:
– Härte PU-Abdeckung: 92 Shore
– Kontakttemperatur: -10 +110 °C
– Betriebstemperatur: -10 +90 °C

Antrieb

Leistung: 0,12 kW

Geschwindigkeit: 4,5 m/min unveränderlich

Spannung: 400 V / 50 Hz

Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt

Schneckengetriebe Übersetzung mit Dauerschmierung

Model	A	B	α	Hb	Hs
NT-R 3/15	340 mm	1500 mm	0° – 45°	550 mm	900 mm
NT-R 3/20	340 mm	2000 mm	0° – 40°	550 mm	1100 mm
NT-R 3-/25	340 mm	2500 mm	0° – 35°	550 mm	1250 mm
NT-R 4/15	440 mm	1500 mm	0° – 45°	550 mm	900 mm
NT-R 4/20	440 mm	2000 mm	0° – 40°	550 mm	1100 mm
NT-R 4/25	440 mm	2500 mm	0° – 35°	550 mm	1250 mm
NT-R 5/20	540 mm	2000 mm	0° – 40°	550 mm	1100 mm
NT-R 5/25	540 mm	2500 mm	0° – 35°	550 mm	1250 mm
NT-R 5/30	540 mm	3000 mm	0° – 30°	550 mm	1350 mm

Downloads

PA Gerades Förderband

Rahmen aus ALU-eloxiertem Profil (Dicke 15 Mikron) Legierung 6060
In der Standardkonfiguration ist der Förderer mit Seitenführungen h 80 mm und einem Vorhängeschloss verriegelbaren Motorschalter + Kabel und Stecker ausgestattet
Schnitt- und ölfester Standardfördergurt mit glatter Oberfläche aus grünem Polyurethan (Pantone 320), vulkanisierte Fördergurtverbindung

Fördergurt

Härte PU-Abdeckung: 92 Shore
Kontakttemperatur: -10 +110 °C
Betriebstemperatur: -10 +90 °C

Antrieb

Leistung: 0,12 kW
Geschwindigkeit: 5,8 m/min unveränderlich
Spannung: 400 V / 50 Hz
Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt
Schneckengetriebe Übersetzung mit Dauerschmierung

Anpassungsmöglichkeiten

Das Förderband PA kann mit einer Vielzahl von Funktionen bestellt werden, um den Transportbedarf jeder Art von Produkt zu decken.
Je nach der Art der Seitenführungen, des Kopfteils und der Motoren können Bahnen und Kombinationen für jeden Bedarf abgedeckt werden.

Masse

	A	B	H
Minimal	100 mm	600 mm	200 mm
Maximal	2000 mm	20 m	2000 mm

Kopfteile

T1

Kopfrolle mit Durchmesser 120 mm

T1 / T2 / T4

T1: Ø 20mm

T2: Ø 30mm

T4: Ø 50mm

Diese Lösung begünstigt den Transport von kleinen Produkten vom ersten zum zweiten Förderband

T5

Kopfrolle mit Nadelrolleneinsatz

Optionen

Die Base Control Steuerung

Leistung: 0,75 kW
Anschlussspannung: 400V three-phase /50-60 Hz
mit elektronischem Überstromschutz
Eingängen: 2 + 1 emergency
Ausgängen: 2

Die TOP Control 4.0 Steuerung

Anschlussspannung: 400V / 50-60 Hz / IP 54
Leistung: 0,75 kW
Frequenzumrichter zur Regelung der Geschwindigkeit und Bandreversierung
IN / OUT Standard: In = 2 / Out =2
IN / OUT mit Erweiterung: IN = 10 / Out = 5
Steckverbinder M12 zur Steuerung von 2 blanken Kontakten parallel zur Pilz-Schlagtaste

Downloads

CPT 21 Z-FÖRDERBAND

Eloxierte ALU-Profilstruktur (Dicke 15 µm) Legierung 6060 mit integrierten und nicht abnehmbaren Seitenführungen h 65 mm
Robustes Förderband mit festem Neigungswinkel 40° in Standardausführung; auch mit festem Neigungswinkel 30°, 50°, 60° erhältlich
Schnitt- und ölfestes Standardfördergurt mit glatter Oberfläche aus grünem Polyurethan Pantone 320, mit Mitnehmerstollen h 30 mm, Stollenabstand 400 mm, vulkanisierte Fördergurtverbindung
Details zum Fördergurt:
– Härte PU-Abdeckung: 92 Shore
– Kontakttemperatur: -10 +110 °C
– Betriebstemperatur: -10 +90 °C

Antrieb

Leistung: 0,12 kW

Geschwindigkeit: 4,5 m/min unveränderlich

Spannung: 400 V / 50 Hz

Standardmontage: auf der linken Seite in der Zugvorrichtung mit Pendelflansch befestigt

Schneckengetriebe Übersetzung 1:80 mit Dauerschmierung

Model	A	B	H min 40°	I 40°
CPT 21 0	140 mm	1500 mm	950 mm	2550 mm
CPT 21 1	240 mm	1500 mm	950 mm	2550 mm
CPT 21 2	340 mm	1800 mm	1150 mm	2800 mm
CPT 21 3	440 mm	2000 mm	1250 mm	3000 mm
CPT 21 4	540 mm	2000 mm	1250 mm	3000 mm
CPT 21 5	640 mm	2000 mm	1250 mm	3000 mm

Downloads

Druckluftfödergerät VVL

Das Druckluftfödergerät ist für die Montage auf den Trockner oder Maschinentrichter ausgelegt.

Das kompakte und einfache Design ermöglicht eine Vielzahl von Anwendungen.

Der Förderer arbeitet mit Druckluft und kann das Material über eine lokale Distanz von bis zu 5 m mit einem maximalen Durchsatz von 70 kg/h fördern.

Die am besten geeigneten Materialien sind natürliche Materialien, Zusatzstoffe und Masterbatches.

Der Materialbedarf wird über einen montierten Füllstandsensor gesteuert.

Insgesamt ein effizienter Prozess für Anwendungen mit kleinem Durchsatz.

Ein visueller Alarm zeigt an, ob Material fehlt.

Optional ist ein akustischer Alarm erhältlich.

TECHNISCHE DATEN
Model	VVL
Anschluss	230V, 50-60Hz
Druckluft	6 – 8 bar
Druckluftverbrauch	550 Nl/min
Förderschlauch	Ø 32 mm x 3 m
Maximale Fördermenge	70 Kg/h
Gewicht	2.5 Kg
